| 通用產品名稱： 雙閥雙罐軟水器 多閥多罐軟水器 全自動軟化水設備 |
 |
| 產品型號：AKF-C型 AKF-CⅡ型 |
產品簡介：

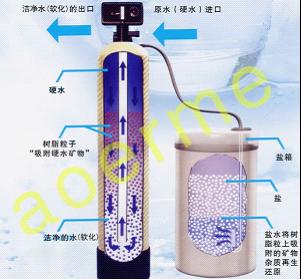

水中富含的鈣鎂離子，是形成水垢的主要成分。軟化水設備，即通過設備內置的鈉離子交換樹脂層時，使經過的硬度較高的水中所含的鈣、鎂離子與樹脂吸附的鈉離子發生交換，使交換后流出的水硬度降低，從而得到生活、生產所需要的軟化水，使設備運行不致于結垢，提高了設備的工作效率及設備運行的單位能效比。 軟化器的工作原理：
全自動鈉離子交換器采用離子交換原理，去除水中富含的鈣鎂等結垢離子，使經過內置的交換樹脂層時水中的陽離子與鈉離子產生交換，得到生產或生活所需要的軟化水。 當樹脂吸收一定量的鈣鎂離子后，樹脂去除陽離子的能力隨之下降。
|
這時就需要對樹脂層給予再生。再生的過程就是用鹽箱中的食鹽水沖洗樹脂層，把樹脂層上的硬度離子再置換出來，并隨再生的廢液排出灌外，使樹脂層重新恢復軟化交換功能。
★ 交換過程如下：2NaR + Ca2+ = Ca R2 +2Na+
2NaR + Mg2+ = Mg R2 +2Na+
★ 控制閥的運行流程為：
運行→反洗→吸鹽→慢洗→鹽箱補水→正洗
★ 任何以鈉離子交換為基礎的軟化水設備
都具有以上最基本的五個軟化流程，全自動軟化水設備會增加一道鹽水重注過程 |
 |
|
| 雙閥雙罐一備一用系列技術參數： |
|
|
型 號
|
流 量
m3/h
|
罐體尺寸
mm
|
樹 脂 量
mm
|
儲鹽罐
mm
|
進出
口徑
mm
|
放置空間
L*W*H
|
再 生
方 式
|
|
AFK-12C
|
11～13 |
750*1900 |
940 |
750*1200 |
50 |
3.0×1.5×2.5 |
流量控制
自動切換 |
|
AFK-15C
|
14～16 |
800*2000 |
1060 |
1100*1200 |
50 |
3.0×1.5×2.8 |
|
AFK-20C
|
18～22 |
900*2100 |
1580 |
1100*1200 |
50 |
3.5×1.5×2.8 |
|
AFK-25C
|
22～26 |
1000*2100 |
2200 |
1100*1200 |
50 |
4.0×1.5×3.0 |
|
AFK-30C
|
26～35 |
1200*2200 |
3000 |
1200*1300 |
80 |
4.0×1.5×3.0 |
|
AFK-45C
|
35～46 |
1500*2200 |
3740 |
1380*1450 |
80 |
4.0×2.0×3.0 |
|
雙閥雙罐同時供水系列技術參數：
|
型 號
|
流 量
m3/h
|
罐體尺寸
mm
|
樹 脂 量
L
|
儲鹽罐
mm
|
進出
口徑
mm
|
放置空間
L*W*H
|
再 生
方 式
|
|
AFK-20CⅡ
|
18～22 |
750*1900 |
940 |
750*1200 |
40 |
3.5×1.5×2.5 |
同時供水
交替再生 |
|
AFK-25CⅡ
|
22～27 |
800*2000 |
1060 |
1100*1200 |
50 |
4.0×1.5×2.8 |
|
AFK-35CⅡ
|
28～38 |
1000*2100 |
1580 |
1100*1200 |
50 |
4.5×1.5×2.8 |
|
AFK-45CⅡ
|
38～48 |
1200*2100 |
2200 |
1100*1200 |
80 |
5.0×1.5×3.0 |
|
AFK-60CⅡ
|
50～62 |
1200*2200 |
3000 |
1200*1300 |
80 |
5.0×1.5×3.0 |
|
AFK-80CⅡ
|
65～82 |
1500*2200 |
3740 |
1380*1450 |
80 |
6.0×2.0×3.0 |
|
AFK-80CⅡ
|
85～120 |
1800*2600 |
4500 |
1380*1450 |
80 |
7.0×2.0×4.0 |
|
|
備注：
●產品由于更新?lián)Q代或系統運行優化，設計參數如有變動如不奉告。 |
| ★ 軟水器設備應遵循的標準： |
|
中 國（國標GBJ109-87）
|
美 國
|
注 解
|
|
運行
|
濾 速
|
20~30 m/h |
4~10 gpm/ft3
1.0~5.0 gpm/ft3 |
1.0~5.0 gpm/ft3此指標是用于衡量再生液與樹脂接觸的時間 |
|
反洗
|
流 速
|
15 m/h |
5 gpm/ft3(12.23m/h) |
以反洗膨脹空間50%為準 |
|
時 間
|
15 m/h |
10～20 min |
|
|
再生
|
再 生 劑
耗 量
|
2～2.4 kg/kgCaCO3
(100~120 g/mol) |
80~174 g/mol |
鹽耗由進水含鹽量及硬度決定，須查表 |
|
濃 度
|
5～8% |
8～10% |
|
|
流 速
|
4～6 m/h |
0.25~0.90 gpm/ft3
0.5 gpm/ft3 |
無頂牙逆流再生小于2m/h，
以防止樹脂亂層 |
|
置換
|
水 耗
|
0.5～1.0樹脂量 |
0.5～1.0樹脂量 |
|
|
流 速
|
同再生流速 |
0.3 gpm/ft3 |
|
|
時 間
|
計算確定 |
計算確定 |
|
|
正洗
|
水 耗
|
3～6倍樹脂量 |
3～6倍樹脂量 |
|
|
流 速
|
12～20 m/h |
同反洗流速 |
|
|
工 作
交 換 容 量
|
40～45 kg/kgCaCO3
0.8～0.9 g/mol
|
0.9~1.37 g/mol |
美國產的樹脂交聯度大于8%
因此交換能力略大于國產樹脂 |
|
工 作 周 期
|
手動大于22小時 |
自動大于6小時 |
手動一天再生一次，
自動以鹽液達到飽和為準 |
|
| |
軟水器的用途：
通過軟水器處理后的軟化水，主要用于蒸汽鍋爐、熱水鍋爐、換熱裝置、中央空調系統補水及優質生活水；工業及民用軟化水制備，電廠、電子、化工、紡織、生物制藥以及純水系統的預處理。
軟水器分類：
全自動軟水器可分為時間控制型、流量控制型、連續供軟水系統多種系列，有單閥單罐、單閥雙罐、雙閥雙罐并聯、大型多閥多罐串聯等多種組合形式，滿足用戶不同的用水需求、
流量型是所設定的流量控制全自動再生，流量大小可根據樹脂裝填量及水質情況的不同自行設定。
時間型是根據樹脂裝填量及水質情況結合每小時具體需求量換算時間，由設定時間控制全自動再生（7天或12天范圍內根據需要設定再生周期，24小時內任意選擇再生時間） |
 |
|
技術指標：
|
原水硬度
|
≤6m mol/L |
出水硬度
|
≤0.03m mol/L |
|
供水壓力
|
0.2～0.5mpa |
壓損
|
0.03～0.06mpa |
|
電源
|
220V/50Hz |
功率
|
3～125w |
|
耗水量
|
≤ 2% |
耗鹽量
|
0.16～0.24kg/L |
|
控制方式
|
順流或逆流 |
原水水溫
|
5～45℃ |
| 進水水質符合：【GB/T18000-2001自動控制鈉離子交換器技術條件】的標準 |
|
選型參考標準：
1、 單位小時產水量,及日總產水量;
2、 原水來源及其總硬度、總堿度、總含鹽量;
3、 出水硬度要求 ( 單位: mmol/L );
4、 進水壓力 ( 單位: Mpa ); ****為0.2-0.35Mpa |
|
| |
